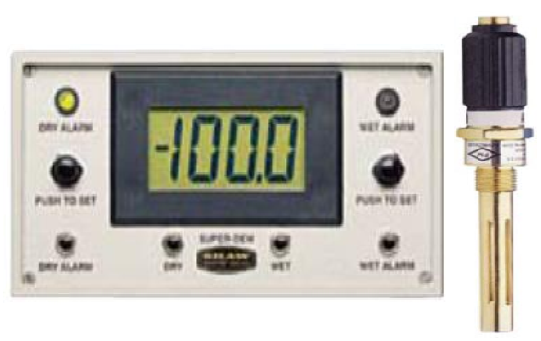

SUPER-DEW型在線露點儀-英國肖氏

生產廠家：英國肖氏公司(SHAW)
SUPER-DEW型在線露點儀結構緊湊, 適合于臺式或面板安裝, 用于干燥空氣、煤氣或O.E.M.干燥設備及其它氣體露點溫度的連續檢測。
 特性：
     ★ 在線測定各種氣體的露點溫度
     ★ 干燥氣體時的保證精度為1PPM
     ★ 對濕度的響應時間為1秒鐘(95%)
     ★ 室內空氣中一分鐘自動校準
     ★ 大型液晶數字背光式顯示器
     ★ 標準的4～20MA或0～5V信號輸出
     ★ 可任意調節的雙報警及報警輸出
     ★ 傳感器到儀表之間的距離可達1千米
     ★ ISO 9002質量控制
     ★ 量程廣:-100℃～0℃/-80℃～0℃

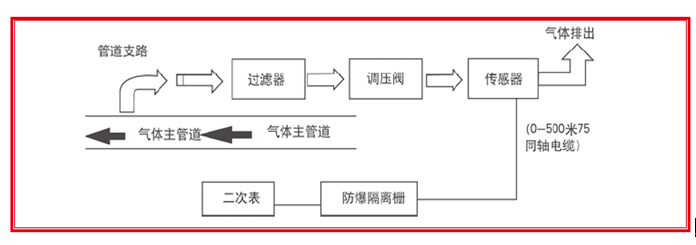

 工作流程圖：

 選型信息：
主機:SUPER-DEW. P:-100～0℃; SUPER-DEW.G:-80～0℃
 選件：
1. 傳感器罩-SEH4:
   不銹鋼材質，最大工作壓力達245bar，可與1/8＂或1/4＂的不銹鋼或銅管連接。
2. 壓力調節閥-PRV:
　 儀器最好在常壓下使用，當不是常壓時，可采用20Ba r s，200B a r s，400Ba rs的三種壓力調節閥來降低壓力，以免損壞傳感器。
3. 過濾器-FILTER:
　 如果被測氣體不清潔，應在傳感器前安置過濾器，以免傳感器被堵塞，建議只在很必要的時候采用過濾器，以免影響響應速度。
4. 齊納隔離柵防爆單元-ZBU:
　 雖然傳感器是本安防爆的，顯示儀表卻不防爆。如果把傳感器放到危險區，而儀表放到安全區，傳感器到儀表之間的電纜放置齊納隔離柵防爆單元，就構成一個滿足Eex.ia IIC T6 防爆標準的在線露點監測系統。

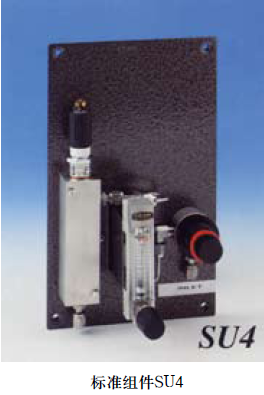

5. 標準組件SU4:
　 SU4是由傳感器罩、流量計、壓力調節閥，用不銹鋼管連接起來固定在一塊   面板上的組合件。因此只需接上傳感器并與儀表連接，通上氣源便可直接檢測干燥氣體的露點參數。
