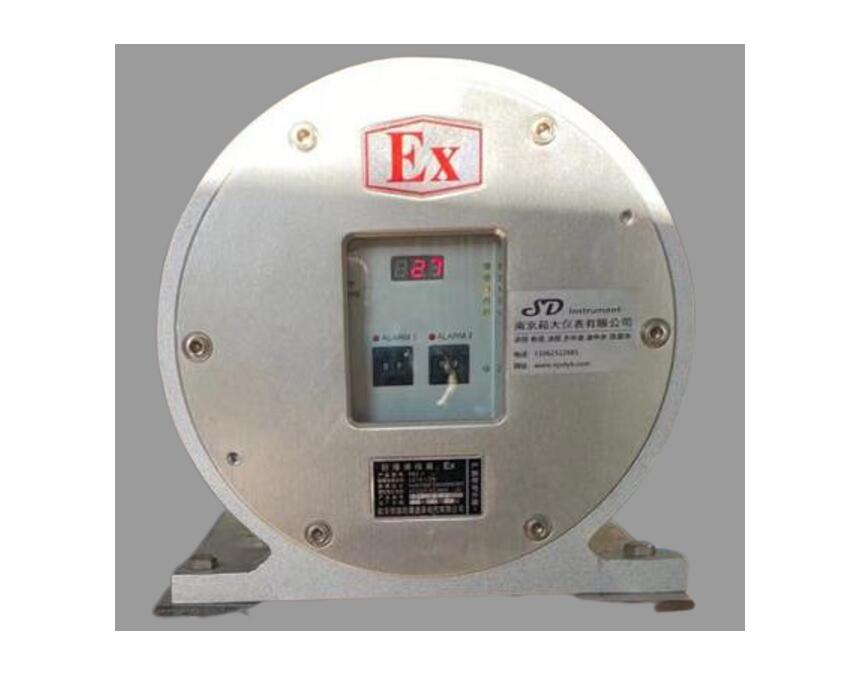

TK-3000系列在線液體光譜分析儀

TK-3000系列在線液體光譜分析儀

產品簡介：

采用德國技術和零配件，具有高標準，高質量的生產工藝控制，優良的產品性能，完善的售后服務保障。產品分為濃度分析儀，濁度分析儀，色度分析儀，水中油分析儀，油中水分析儀，微量水分析儀等在線光學分析儀，適用于液體介質壓力最高32MPa，溫度最高300℃的工況條件下的應用。

在線液體光譜分析儀包括控制變送器、傳感器及附件、中間的連接信號電纜。傳感器附件分為直接管道法蘭連接式和罐釜插裝式，高質量的屏蔽電纜兩端連接傳感器和控制變送器。

在線液體光譜分析儀在特定的領域和行業，具有自己專屬的分析數據庫，例如電解液的含水與PH值檢測，雙氧水（過氧化氫H2O2）中的蒽醌濃度檢測，氫效、氧效中氫蒽醌濃度的在線檢測等。

優勢特點：

1、 原位安裝，無需采樣和預處理系統，安裝簡單；

2、 實時顯示，響應速度快，只需0.1秒；

3、 運行穩定，測量數據可靠，完全免維護；

4、 適用于多種工況條件，耐壓可達32MPa，耐溫可達300℃。

應用領域：

● 換熱器泄漏檢測（水中油、水中有機物、色度）              ● 工藝介質的水分控制

● 工藝介質色度的品質控制                                                ● 工藝介質的濃度控制

● 各種金屬離子濃度的控制                                                ● 聚合結晶過程的濃度，濁度控制

● 過濾，離心裝置的濃度，濁度控制                                   ● 相位監測

● 堿類、酸類、溶劑、鹽溶液、乳化液、懸浮液濃度分析

測量原理：

過程在線光學分析儀是基于光在通過液體或氣體介質中的相互作用原理實現實時檢測的。

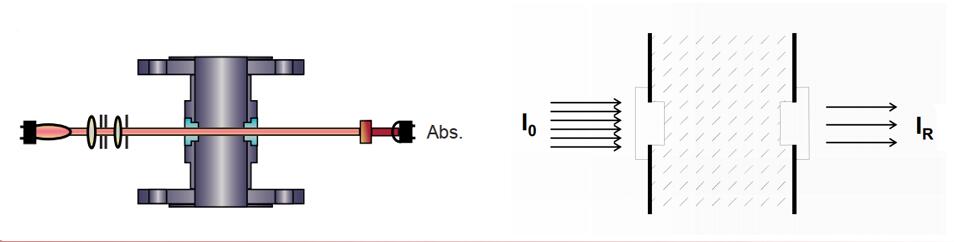

■  光吸收原理

一束恒定光強的平行單色光垂直入射，穿透介質并被介質內特定的物質所吸收，剩余的光強被檢測到，則被吸收的光強與該介質在此波長的摩爾吸光率成正比，與光在介質中穿梭的路程成正比，同時也與該物質的濃度或色度成正比。用于測量液體介質的濃度和色度，濃度精度可達0.01%，色度精度可達0.01Pt-co。

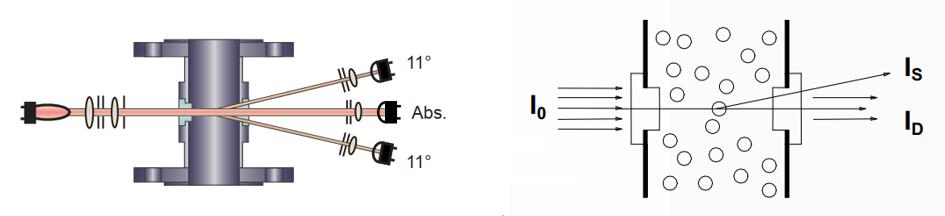

■  光散射原理

一束平行的光垂直入射，穿透介質被介質內的顆粒散射，散射光與透射光被檢測器檢測到，散射光接收器和透射光接收器成11°角，散射光強與透射光強的比值與介質內的顆粒含量成正比關系。 光散射原理可以測量液體介質的濁度、水中油、油中水、微量水分，測量精度可達0.015ppm，零點固化，無漂移，不需要校準。溫度可達300℃，壓力可達32MPa，在線檢測，實時顯示，不受流速與氣泡影響。

技術參數：

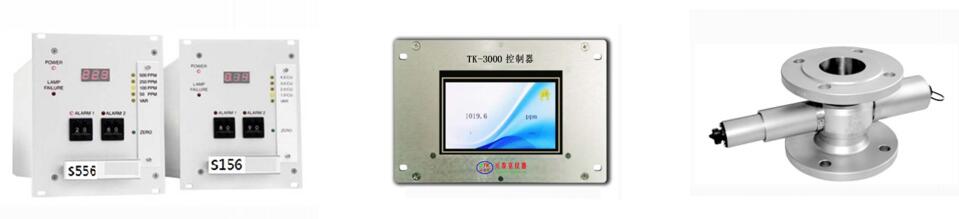

控制器

顯    示：  液晶觸摸屏或數碼管按鍵型，隔爆型，根據現場需要選擇。

精    度：  0.1%、0.5%、1%，可選。

通訊輸出：  4～20mA，RS485  Modbus 通信協議。

響應時間：  0.1秒

電    源：  24V DC，220V AC

防爆等級：

傳感器

測量范圍：  由液體介質確定

精    度：  0.1%、0.5%、1%，可選

響應時間：  0.1秒

介質溫度：  0～300℃

介質壓力：  0～32MPa

本體材料：  不銹鋼316SS、鈦鋼、哈氏合金等可選

窗體材料：  Sapphier  藍寶石

管道尺寸：  DN5～DN300（1/4’’～6’’），根據需要可定制連接方式：  DIN法蘭、ASA法蘭、JIS法蘭、VCR卡套連接、DNT/米制螺紋

                    連接(DIN ISO228/1G)、衛生級螺紋(DIN 11851)、焊接etc。
